NX 11 - What's new? Convergent Modeling

Convergent Modeling ist eine neue Modellierungstechnologie in NX 11.

Sie erlaubt dem Konstrukteur (Designer) in seiner gewohnten Konstruktionsumgebung mit Facetten-Geometrie zu arbeiten.

Somit wird das Mischen von Facetten- und B-Rep- Geometrie erlaubt, wodurch ganz neue Wege im Design Prozess entstehen [NX 11 - Convergent Modeling].

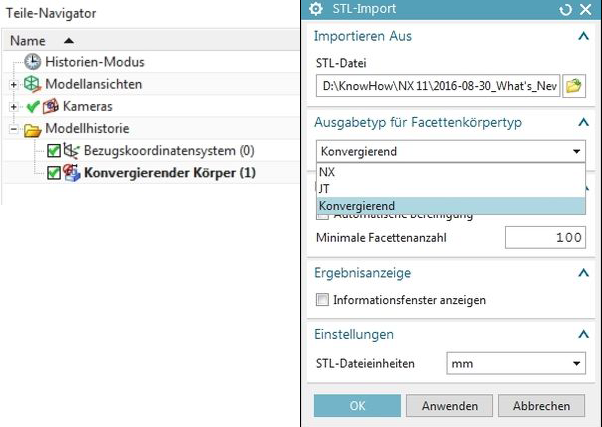

Beim Import von STL Daten gab es bisher nur zwei verschiedene Ausgabetypen zur Auswahl:

• NX-Facettenkörper
• JT-Facettenkörper

Durch die neue Convergent Modeling Technologie steht ein dritter Ausgabetyp zur Verfügung:

• Konvergierend

Im Gegensatz zu dem bisher bekannten Import von STL Daten, wird durch die Auswahl „Konvergierend" ein Formelement „Konvergierender Körper" erzeugt.

Mit diesem Körper kann weiter gearbeitet werden.
Bisher werden Boolsche Operation sowie Offset Funktionen unterstützt.

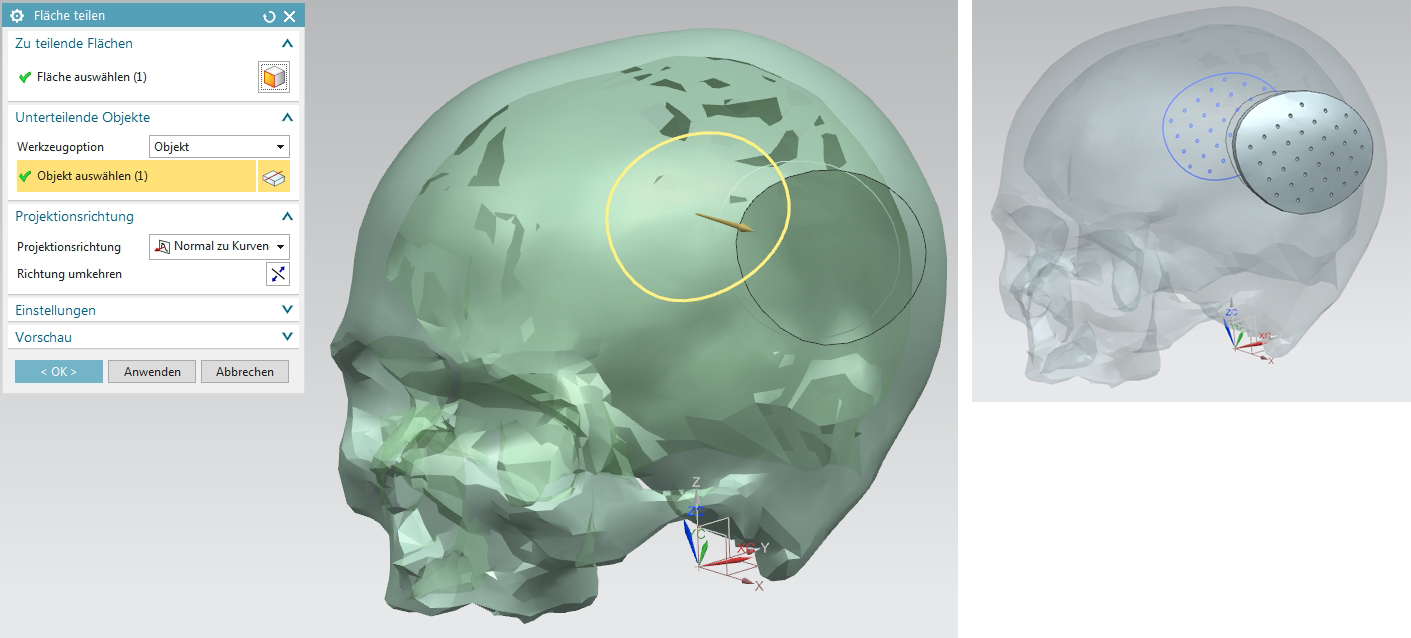

Die Fläche eines konvergierenden Körpers kann genauso mit den bekannten Funktionen unterteilt werden, wie B-Rep Geometrie.

Diese Fläche kann für die weitere Konstruktions-Entwicklung verwendet werden.

Die erzeugte Geometrie hat die Oberflächen Topologie der übernommenen Fläche.

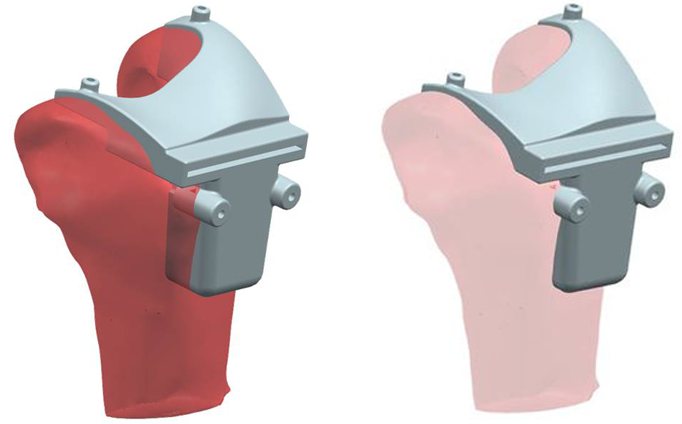

Der konvergierende Körper kann ebenso zum Trimmen benutzt werden, damit eine Anpassungskonstruktion entsprechend auf die konvergierende Geometrie angepasst wird.

Ziel ist es, dass der Anwender keinen Unterschied bemerkt, ob er mit einem STL Körper oder mit einem selbst erstellten Körper arbeitet.

Diese neue Convergent Modeling Technologie ermöglicht so eine noch nie da gewesene Flexibilität in der Konstruktion.
